Spirale a sezione trapezoidale con passo variabile L=2500 in Aisi316 al Titanio

CASE HISTORY

Realizzazione di una spirale a sezione trapezoidale con passo variabile L=2500 in Aisi316 al Titanio per il settore chimico

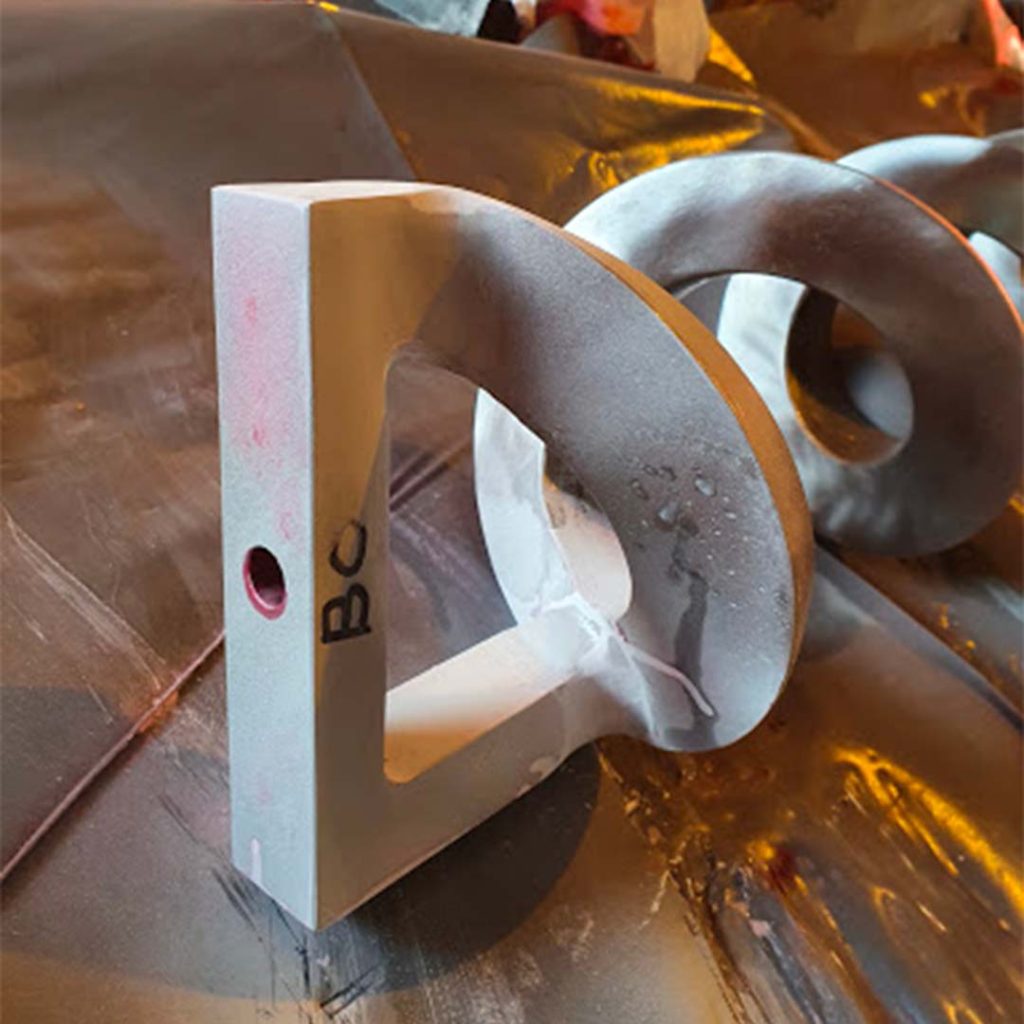

La particolarit√† della spirale √® data dalla sezione trapezoidale ricavata partendo da un piatto commerciale 45×35 mm in inox successivamente fresato da macchina utensile.

Dovendo avvolgere barre con sezione trapezoidale e non rettangolare come abitualmente, abbiamo dovuto studiare particolari accorgimenti tecnici durante la produzione.

Oltre alla forma speciale della spira, sulla lunghezza il passo cambia tre volte, i diversi passi sono stati quindi realizzati con tre differenti tronconi e uniti insieme con saldatura.

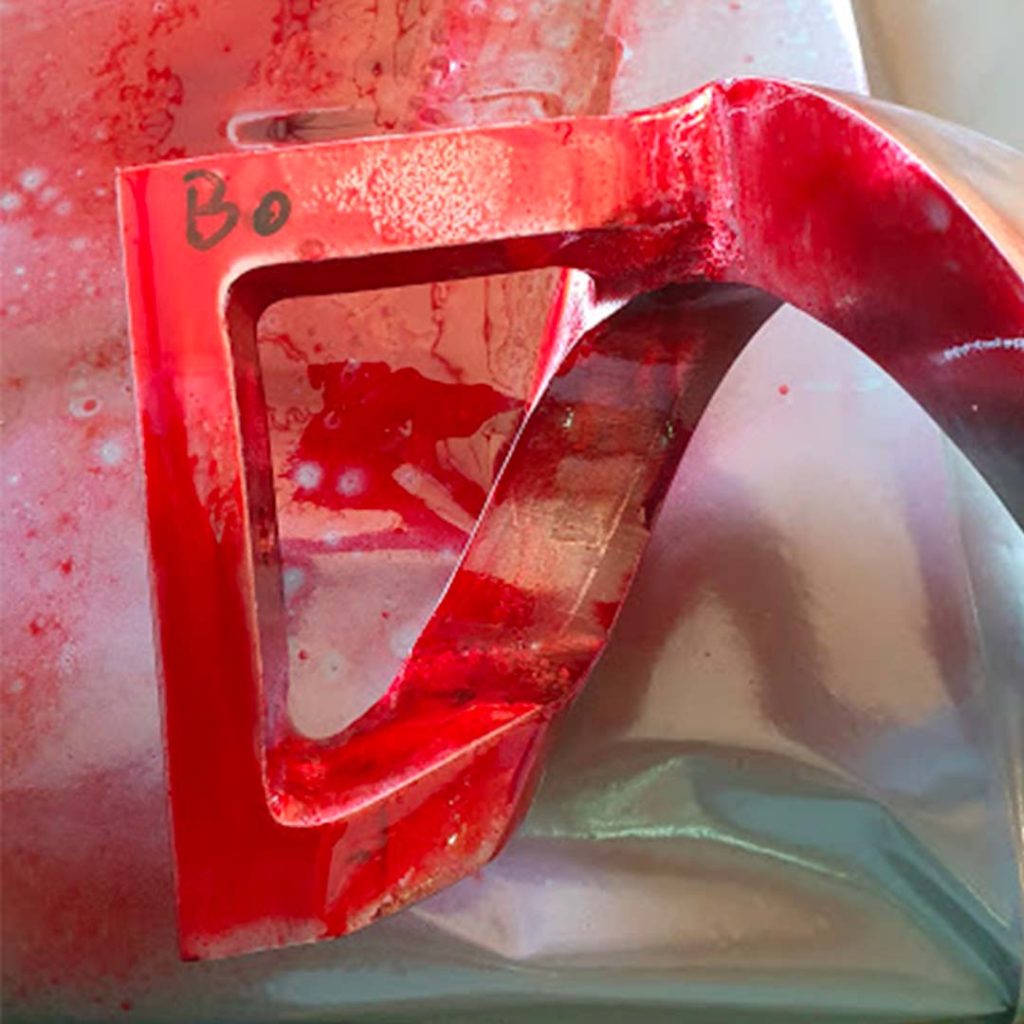

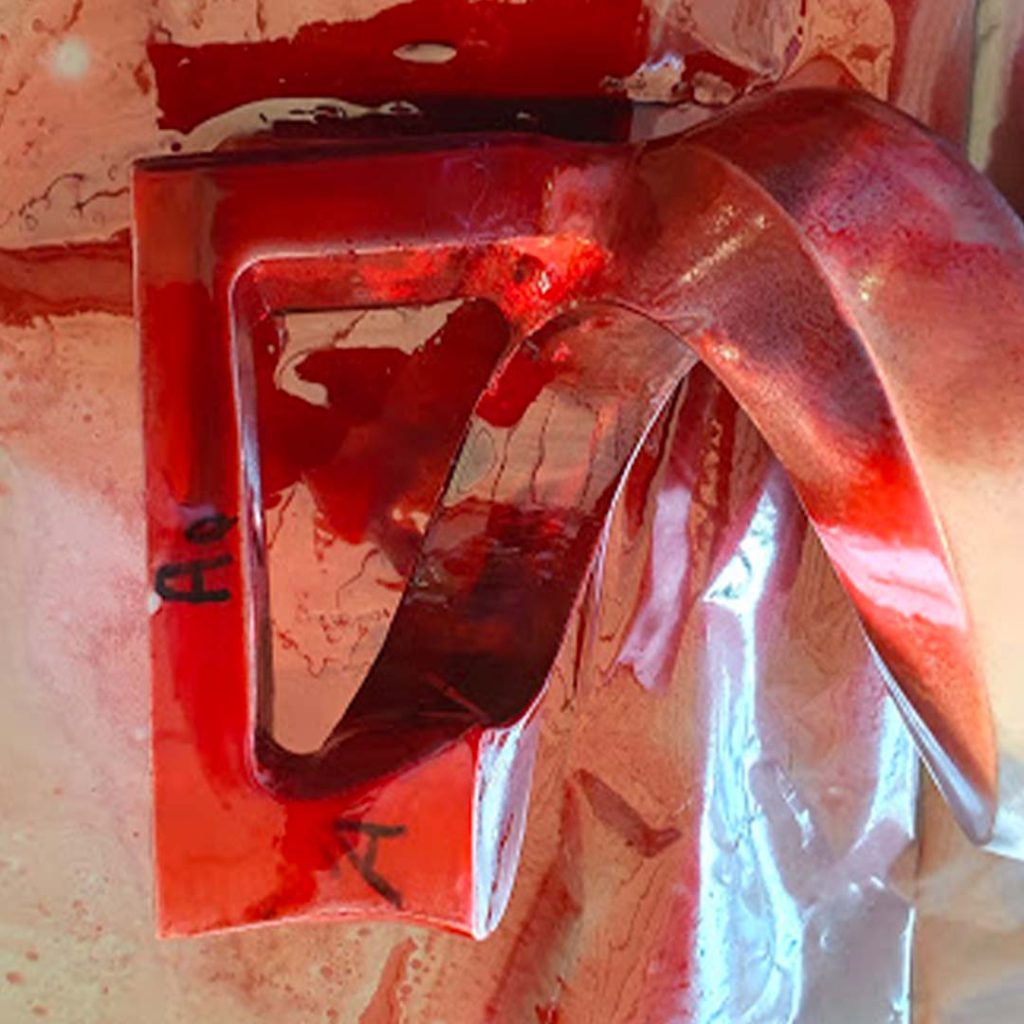

Tutte le saldature sono state poi oggetto di controllo liquidi penetranti e controllo ultrasuoni.
